数字视频光端机

概述：

ZB-V系列小型多路数字视频光端机可实现4路高质量数字视频、1～2路双向高保真音频和1～3路双向异步数据或者1～2路高质量数字视频、1～2路双向高保真音频、1～3路双向异步数据和1路10/100M自适应Ethernet数据在1芯光纤上的实时高质量传输。

本系列产品具有优良的性价比，是取代传统小容量PFM模拟光端机的最佳换代产品，而且性能更稳定、技术指标更优越。

• 信号传输损耗低，传输距离远；电视信号具有很宽的频带，远距离传输非常困难。用光纤传输视频信号，传输带宽最大可达几百兆公里。可保证远距离传输具有很高的信噪比，不需高频补偿。这是常规电缆无法比拟的。

• 抗干扰性强，无电磁辐射，无信号泄露，无接地和短路问题，系统功耗小。

• 在高速公路、交通、电子警察、监控、安防、工业自动化、电力、海关、水利、银行等领域视频图像、音频、数据、以太网、电话等光端机开始普遍大量应用。初期模拟调频、调幅、调相光端机在市场上占有相当的比例，现在由于数字视频光端机的价格不断下降及其所具有的优点，在各种应用领域中已经在逐步取代模拟光端机。

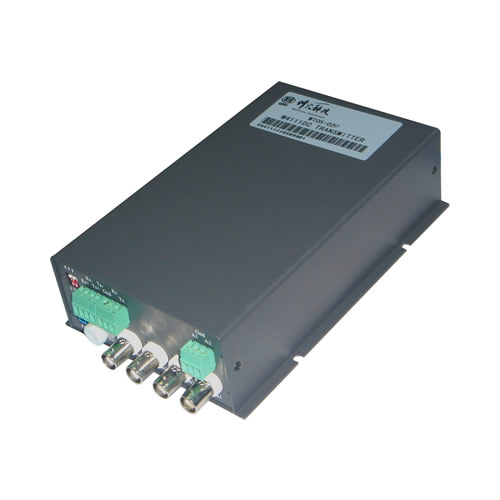

ZB-V系列小型多路数字视频光端机

技术规格：

视频：

抽样频率： 16.6MHz

量化等级： 8bit

微分增益： <1%

微分相位： <1°

加权信噪比： >63dB

音频：

采样频率： 48KHz

量化等级： 24bit

加权信噪比： >75dB

总谐波失真： <0.1%

电源：

DC：＋5V±20% 总功耗<10W(单端)

供电电流：<900mA

低速数据：

接口类型： RS-232/485/422，Manchester

工作模式： 全双工/半双工

通讯速率： DC~128Kbps

误码率： <10^-9

Ethernet数据：

工作模式： 10/100M、全/半双工自适应

吞吐率： 100%@10Mbps

丢包率： 0

连接器：

视频连接器：BNC插座

音频连接器：压接端子台

异步数据连接器：压接端子台

Ethernet连接器：RJ-45

光纤活动连接器：FC/PC（或可选配ST/PC）

外形尺寸： 171X102X45 mm （不含BNC头及安装边沿）

环境条件：

工作温度：－25℃～＋70℃

储存温度：－40℃～＋80℃

相对温度：0～95％（非冷凝）

传输距离：

0～40KM（正向视频、单模光纤、标准型）

0～60KM（正向视频、单模光纤、长距型）

0～80KM（正向视频、单模光纤、超长距型）

0～20KM（双向视频、单模光纤、标准型）

0～40KM（双向视频、单模光纤、长距型）

0～80KM（双向视频、单模光纤、超长距型）

0～3KM（多模光纤、标准型）

注：实际传输距离因与光纤链路损耗等相关指标有关，可能与本项指标有出入。

规格：

Ø 1路数字视频/反向数据（或半双工RS485)光端机

Ø 1/2/4路数字视频/音频/数据光端机

Ø 1/2路数字视频/音频/数据/以太网光端机

Ø 1路双向数字视频/音频/数据/以太网光端机

Ø 8路数字视频/音频/数据（8路数字视频光端机请单独与本公司联系）

注1：数据接口可为RS485/RS232可选通道接线端子、RS485/422固定接线端子、RS232固定接线端子。
