产品名称：标准松套管式加信号线室内光缆(GJPV)
产品分类： 室内单多模光缆
发布时间：2016-10-08
查看次数：
产品介绍
标准松套管式加信号线室内光缆(GJPV)
产品描述：

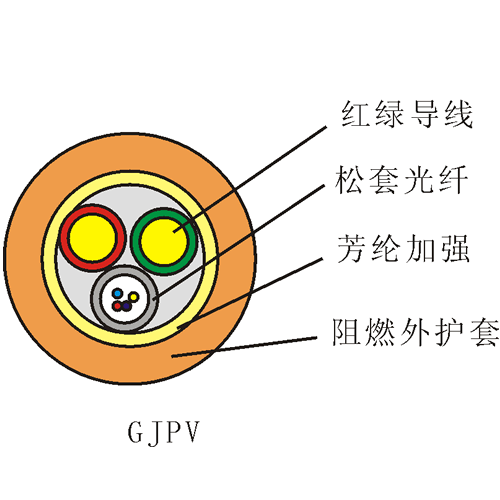

GJPV光缆的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合物。松套管和信号线绞合成紧凑和圆形的缆芯，缆芯外芳纶加强后环保阻燃PVC外护套成缆。
信号线可根据用户要求在1.5平方以下选择，为使光缆柔软，铜丝可采用束丝绞合，为使铜丝抗氧化，可使用镀锡铜丝。
产品特点：
• 精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性
• 松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性保护
• 良好的抗压性及柔软性
技术参数：
光缆芯数 光缆直径 光缆重量 允许拉伸力 允许压扁力
(mm) (kg/km) 长期/短期(N) 长期/短期(N/10cm)
2-12 7.6 70 400/1000 300/1000
光纤技术指标：
B1.1类光纤（单模）
模场直径 9.2±0.5um；
包层直径 125±1.0um；
包层不圆度 <2.0%；
芯同心度误差 ≤0.8um；
涂覆层直径 245±10um；
包层/涂覆层同心度误差 ≤12.5um；
光缆截止波长 ≤1260nm；
光纤衰减 1310nm ≤0.36dB/km 1550nm ≤0.22dB/km；
B1.3类光纤（单模）
模场直径 9.2±0.5um；
包层直径 125±1.0um；
包层不圆度 <2.0%；
芯同心度误差 ≤0.8um；
涂覆层直径 245±10um；
包层/涂覆层同心度误差 ≤12.5um；
光缆截止波长 ≤1260nm；
光纤衰减 1310nm ≤0.36dB/km 1383nm≤0.35 dB/km 1550nm ≤0.22dB/km；
B4类光纤（单模）
模场直径 9.6±0.5um；
包层直径 125±1.0um；
包层不圆度 ≤1.0%；
芯同心度误差 ≤0.8um；
涂覆层直径 245±10um；
包层/涂覆层同心度误差 ≤12.5um；
光缆截止波长 ≤1480nm；
光纤衰减 15500nm ≤0.22dB/km 1625nm ≤0.25dB/km；
多模光纤指标
光纤类别 A1a A1b
芯径 50±3um 62.5±3um
包层直径 125.0±2um 125.0±2um
芯不圆度 ≤6％ ≤6％
包层不圆度 ≤2％ ≤2％
芯/包同心度误差 ≤3％ ≤3％
涂覆层直径 250±15um 250±15um
包层/涂覆层同心度误差≤12.5um ≤12.5um
衰减850nm ≤2.4 dB/km ≤3.0 dB/km
衰减1300nm ≤0.6dB/km ≤0.7dB/km
带宽850nm ≥200MHzkm ≥160MHzkm
带宽1300nm ≥400MHzkm ≥200MHzkm
绝缘线芯导体要求
|
标称截面mm2
|
导体结构
|
20℃时导体电阻，Ω/km不大于
|
||
|
种类
|
根数/单线标称直径mm
|
不镀锡
|
镀锡
|
|
|
0.5
|
1
|
1/0.8
|
36.0
|
36.7
|
|
0.5
|
5
|
16/0.2
|
39.0
|
40.1
|
|
0.75
|
1
|
1/0.97
|
24.5
|
24.8
|
| 0.75 |
5
|
24/0.2
|
26
|
26.7
|
|
1.0
|
1
|
1/1.13
|
18.1
|
18.2
|
|
1.0
|
5
|
32/0.2
|
19.5
|
20.0
|
|
1.5
|
1
|
1/1.38
|
12.1
|
12.2
|
|
1.5
|
5
|
30/0.25
|
13.3
|
13.7
|
绝缘线芯绝缘厚度要求
|
标称截面/mm2
|
绝缘标称厚度δ/mm
|
|
|
PVC、PE
|
XLPE
|
|
|
0.5
0.75
1.0
1.5
|
0.6
0.6
0.6
0.7
|
-
0.6
0.6
0.6
|
绝缘线芯电压试验要求
|
序号
|
试验项目
|
单位
|
试验要求
|
|
1
|
绝缘线芯电压试验
|
|
|
|
1.1
|
试验条件：
|
|
|
| ---试样长度 |
m
|
5
|
|
|
---浸水最少时间
|
h
|
1
|
|
| ---水温 |
℃
|
20±5
|
|
|
1.2
|
试验电压： |
|
|
| ---绝缘厚度0.6mm及以下 |
V
|
2000
|
|
| ---绝缘厚度0.6mm以上 |
V
|
2500
|
|
|
1.3
|
每次最少施加电压时间 | min |
5
|
|
1.4
|
试验结果 |
不击穿
|
绝缘电阻试验条件
|
试样处理
|
单位
|
试验条件
|
|
试样长度 最少
浸水时间 最少
水温 不低于
|
m
h
℃
|
5
1
电缆的额定工作温度
|
长期允许工作温度下的绝缘电阻
|
导体标称截面/mm2
|
最小绝缘电阻/（MΩ.km）
|
||||
|
PVC、PE绝缘电缆
|
XLPE绝缘电缆
|
||||
|
第1种
|
第2种
|
第5种
|
第1种
|
第2种
|
|
|
0.5
0.75
1.0
1.5
|
0.014
0.012
0.011
0.011
|
|
0.013
0.011
0.010
0.010
|
1.2
1.1
1.1
|
|
