产品名称：运营商级大容量光网络终端OLT ZBP7700 OLT系列
产品分类：光端网络设备
发布时间：2016-11-09
查看次数：
产品介绍
产品概述
ZBP7700 OLT系列EPON 产品是中宝公司面向融合业务网络推出的新一代高端多业务接入OLT设备，同时也是一台分布式高端路由交换机。
中宝在zbP7700系列交换机平台上开发了zb77-16PON-SFP业务卡，该业务卡能够支持16个PON口，zbP7700 OLT整机最大能够支持128个PON口，可以轻松实现高密度OLT与核心交换机的融合。
融合了MPLS、IPv6、网络安全、EPON无源光网络等多种业务，提供不间断转发、优雅重启、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间。
ZBP7700 OLT可通过加配普通GE/10GE业务板来扩展上行带宽。ONU提供到住宅用户和企业客户的最后一公里宽带接入。ZBP7700 OLT最大支持1：64分光比，系统最大可支持8192个ONU，传输距离可达20km。

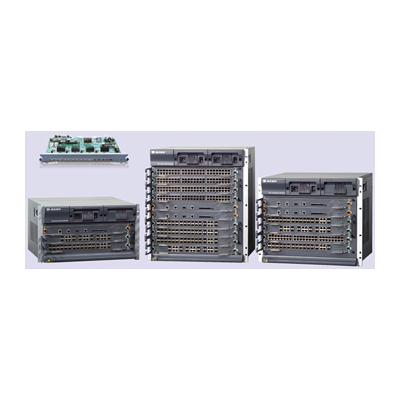

ZBP7700 OLT系列产品包括P7710（10槽）、P7706（8槽）和P7703（3槽）3款产品，所有P7710、P7706产品均支持主控板及电源1+1备份，P7703支持电源1+1备份。LFP7700可广泛应用于城域网汇聚和边缘、园区网核心和汇聚以及配线间等多种网络环境。
主要特性
电信级可靠性：
系统的主控单元、电源等等关键模块均可以进行1:1方式的备份，无中断保护系统（Hitless Protection System - HPS）为LFP7700 OLT的高可靠性提供了最重要的保证，在配置冗余控制模块的情况下，它能满足最苛刻的可靠性要求。同时，LFP7700 OLT的VRRP、STP、LACP等功能为用户提供了进一步的可靠性保证。
先进的系统架构：
采用了分布式、模块化设计理念，并采用了基于多处理器分布式处理机制和Crossbar空分交换结构的体系结构。这保证了系统优异的转发性能、强大的业务能力和高度的可扩展性。
强大的增值业务功能：
具有L2/L3/L4线速交换能力、具备QoS、MPLS、NAT、带宽控制、组播等高级性能，是定位于网络核心层、实现整体网络增值的优选设备。同时，提供基于硬件的流量分类和组播以及速率限制和先进的服务质量保证（QoS）机制，可为用户开展增值业务提供强大的支持。
大容量、高性能：
支持高达952Mpps的路由包转发能力，并支持512K条第三层路由信息、512K第二层的MAC地址以及 4096组VLAN、 8K条安全和访问控制策略，保证了数据线速转发的要求。
高端口密度和线速路由及交换：
具有丰富的接口类型，提供10GE、GE、FE、EPON等接口。可以真正实现高端口密度和线速路由及交换。
强大的安全功能：
支持ACL安全过滤机制，可提供基于用户、地址、应用以及端口级的安全控制功能，并支持IPSec、MPLS VPN特性。同时，支持基于端口不同优先级对列的和基于流的入口和出口带宽限制、uRPF、防DDOS攻击、SSH2.0安全管理、802.1x接入认证及透传，VLAN ID与MAC地址、端口号、IP地址捆绑等安全功能。此外，系统还具备完善的抗病毒机制，可以为网络运营提供全面的安全保证。
支持IPv6：
全面实现了各种IPv6协议技术，包括IPv4和IPv6双协议栈和基于手工配置隧道、自动配置隧道、6to4隧道等IPv4向IPv6的基本过渡技术。同时，实现了IPv6静态路由，支持BGP4/BGP4+、RIPng、OSPFv3等动态路由协议。
全面支持二、三层MPLS VPN：
二层MPLS VPN支持Martini协议（VPWS）和VPLS、三层MPLS VPN采用RFC2547bis，具有良好的兼容性，可以与其他主流厂家的设备实现MPLS VPN业务的全面互通。
统一的网管功能：
支持RFC 1213 SNMP（简单网络管理协议），带内网管的形式可采用基于Telnet的配置管理（CLI命令行的形式）或基于SNMP的配置管理 （图形界面的形式），实现基于Broad Director网管平台的统一网管。
技术指标
|
项目 |
属性 |
规格 |
||||
|
接口 |
|
P7703 |
P7706 |
P7710 |
||
|
扩展插槽 |
1个主控板插槽+2个业务模块插槽 |
2个主控板插槽+4个业务模块插槽 |
2个主控板插槽+8个业务模块插槽 |
|||
|
背板容量 |
1.2T |
1.8T |
3.2T |
|||
|
交换容量 （双引擎x2） |
UltraEngige I 96Gbps |
UltraEngige I 96Gbps |
UltraEngige II 192Gbps |
|||
|
UltraEngige II 192Gbps |
UltraEngige II 192Gbps |
UltraEngige III 384Gbps |
||||
|
UltraEngige III 384Gbps |
UltraEngige III 384Gbps |
UltraEngige IV 768Gbps |
||||
|
包转发速率 |
238Mpps |
476 Mpps |
952 Mpps |
|||
|
最大万兆端口数 |
16 |
32 |
64 |
|||
|
最大千兆端口数 |
96 |
192 |
384 |
|||
|
最大百兆端口数 |
96 |
192 |
384 |
|||
|
|
最大PON端口数 |
48 |
64 |
128 |
||
|
参数 |
CPU |
RISC CPU（RISC 800MHz） |
||||
|
Flash |
16MB |
|||||
|
内存 |
512MB标配，可扩充到2GB |
|||||
|
MAC表项 |
512K |
512K |
512K |
|||
|
VLAN表项 |
4K |
4K |
4K |
|||
|
IP路由表项 |
512K |
512K |
512K |
|||
|
EPON特征 |
符合IEEE 802.3ah EPON标准 符合EPON互通标准 支持标准OAM和扩展OAM管理功能 支持FEC功能 支持上下行加密功能 支持PON口发光功率，接受光功率检测 最大分光比1:64 支持主干光路、全光路保护功能 支持ONU软件批量升级、定时升级、实时升级 支持DBA算法升级，DBA粒度64Kbit/s 支持ONU认证，非法ONU注册事件上报
|
|||||
|
网络管理 |
管理界面 |
CLI、WEB |
||||
|
Console |
RS-232 |
|||||
|
Telnet |
支持 |
|||||
|
SNMP |
v1、v2、v3 |
|||||
|
SysLog |
支持 |
|||||
|
RMON |
1，2，3，9四组 |
|||||
|
MIB接口 |
提供 |
|||||
|
物理规格 |
相对湿度 |
10%～90%无凝结 |
||||
|
运行温度 |
0°C～40°C |
|||||
|
电源特性 |
交流：200-240VAC，50/60 Hz 直流：-48V |
|||||
|
电源冗余 |
1+1备份，支持热插拔 |
|||||
|
物理尺寸 |
436mm×450mm×380mm |
436mm×450mm×680mm |
436mm×450mm×797mm |
|||
|
功耗 |
700W |
1000W |
1000W |
|||
